半导体清洗中的污染物种类、来源以及主要危害

研究报告节选:

清洗是贯穿半导体产业链的重要工艺环节,用于去除半导体硅片制造、晶圆制造和封装测试每个步骤中可能存在的杂质,避免杂质影响芯片良率和芯片产品性能。目前,随着芯片制造工艺先进程度的持续提升,对晶圆表面污染物的控制要求不断提高,每一步光刻、刻蚀、沉积等重复性工序后,都需要一步清洗工序。在半导体硅片的制造过程中,需要清洗抛光后的硅片,保证其表面平整度和性能,从而提高在后续工艺中的良品率;而在晶圆制造工艺中要在光刻、刻蚀、沉积等关键工序前后进行清洗,去除晶圆沾染的化学杂质,减小缺陷率;而在封装阶段,需根据封装工艺进行 TSV 清洗、UBM/RDL 清洗等。上述清洗工序的技术要求是影响芯片成品率、品质及可靠性最重要的因素之一。在半导体硅片的制造过程中,需要清洗抛光后的硅片,保证其表面平整度和性能,从而提高在后续工艺中的良品率;而在晶圆制造工艺中要在光刻、刻蚀、沉积等关键工序前后进行清洗,去除晶圆沾染的化学杂质,减小缺陷率;而在封装阶段,需根据封装工艺进行 TSV 清洗、UBM/RDL 清洗等。上述清洗工序的技术要求是影响芯片成品率、品质及可靠性最重要的因素之一。
最后更新: 2025-02-24

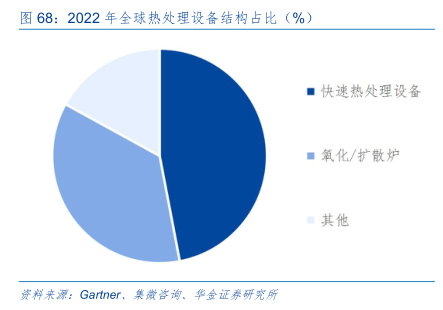

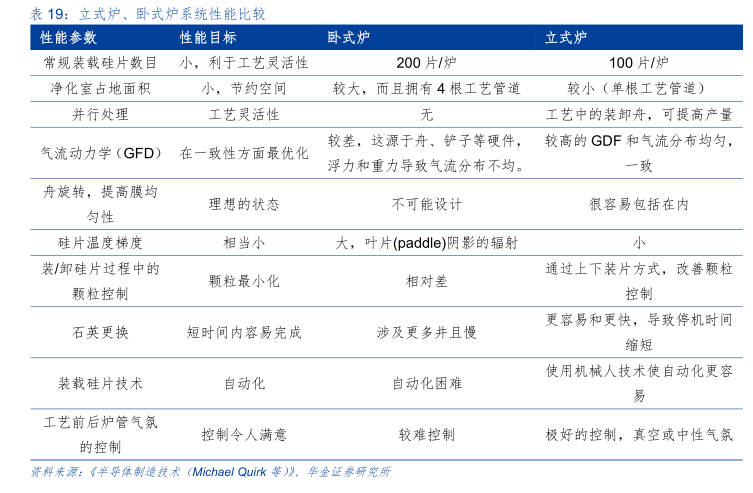

相关行业研究图表

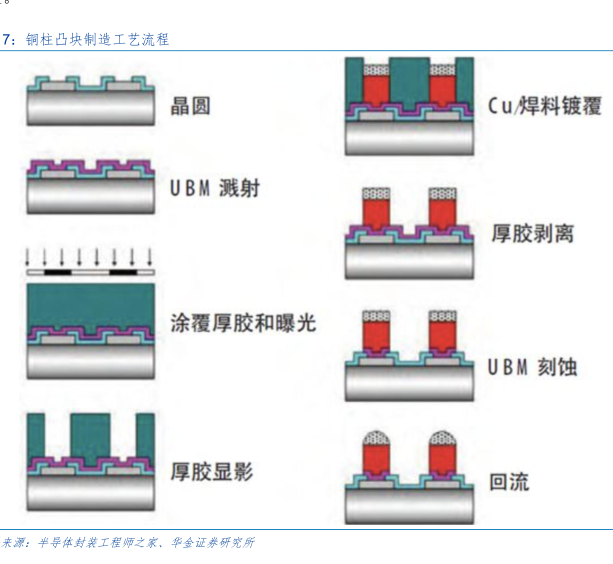

铜柱凸块制造工艺流程
铜柱凸块制造工艺流程 - 2024年07月 - 行业研究数据
不同工艺节点薄膜沉积工序对比
不同工艺节点薄膜沉积工序对比 - 2024年07月 - 行业研究数据

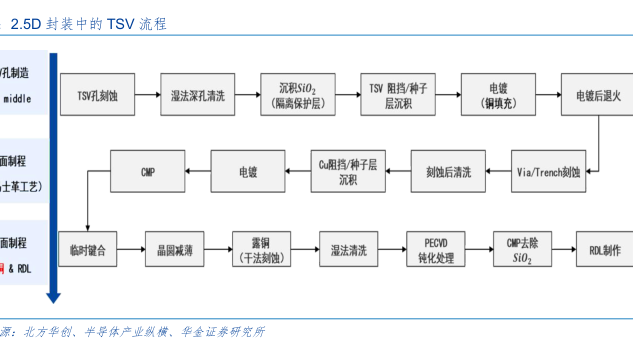

5D封装中的TSV流程
5D封装中的TSV流程 - 2024年07月 - 行业研究数据

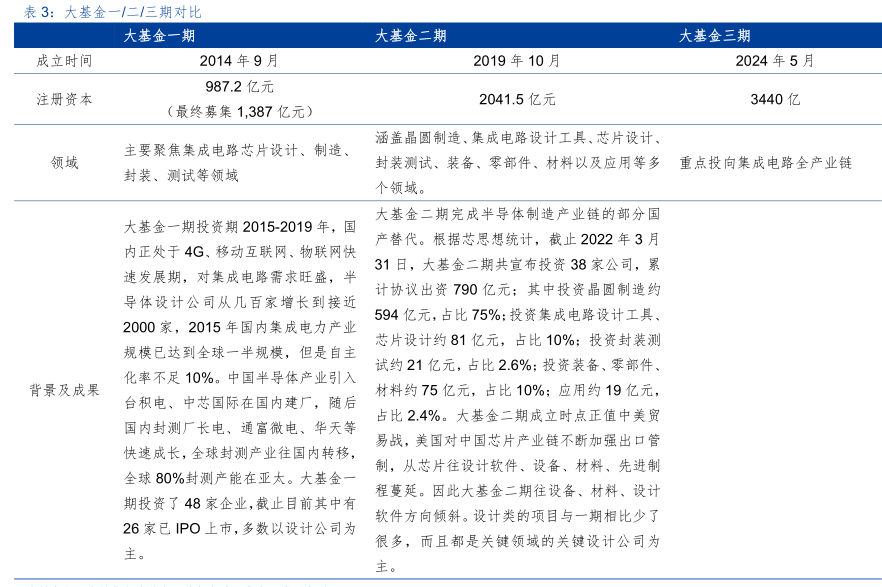

大基金一/二/三期对比
大基金一/二/三期对比 - 2024年07月 - 行业研究数据

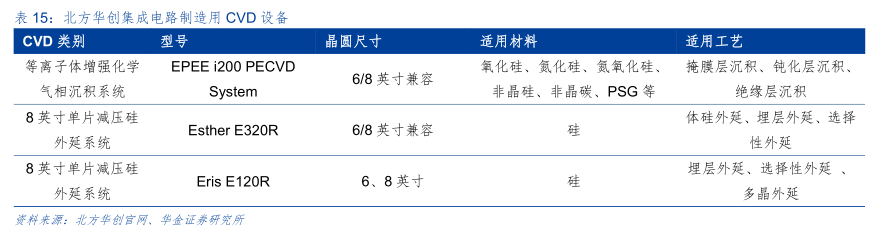

北方华创集成电路制造用CVD设备
北方华创集成电路制造用CVD设备 - 2024年07月 - 行业研究数据

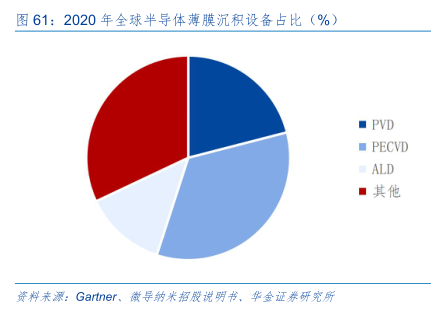

2020年全球半导体薄膜沉积设备占比(%)
2020年全球半导体薄膜沉积设备占比(%) - 2024年07月 - 行业研究数据

相关行业研究报告


图表内容

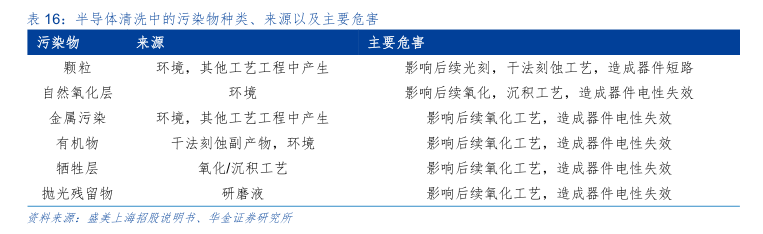

表16:半导体清洗中的污染物种类、来源以及主要危害
